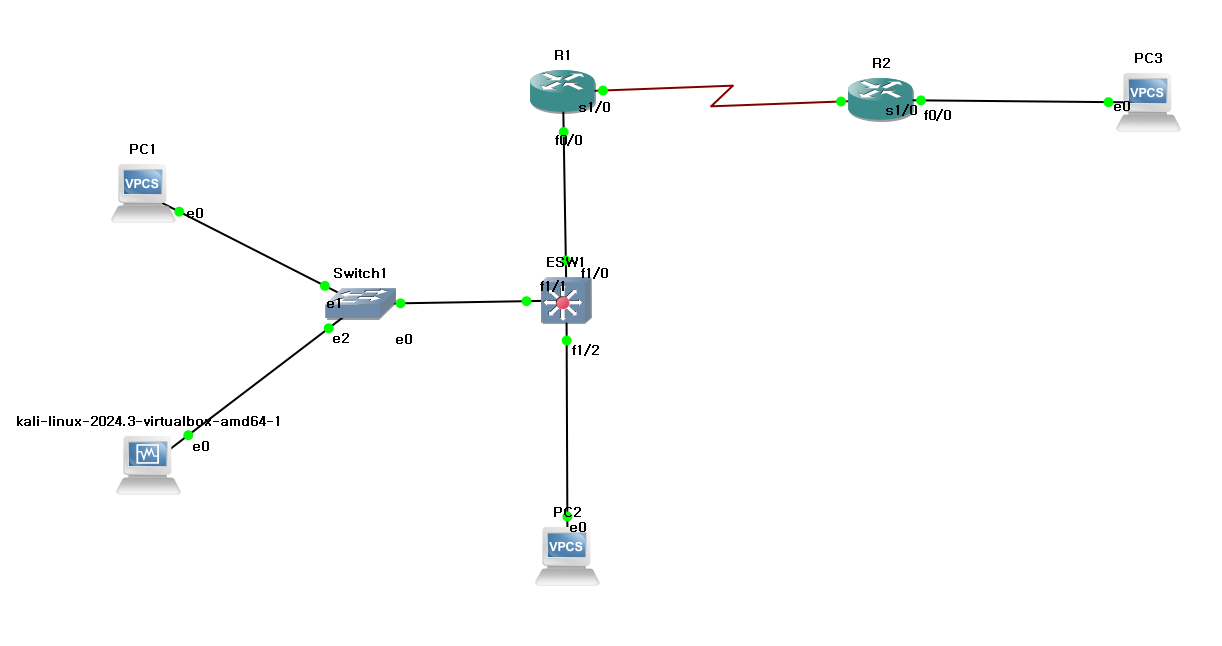

전체적인 네트워크 구성도
1) vlan 변경 시 차이점

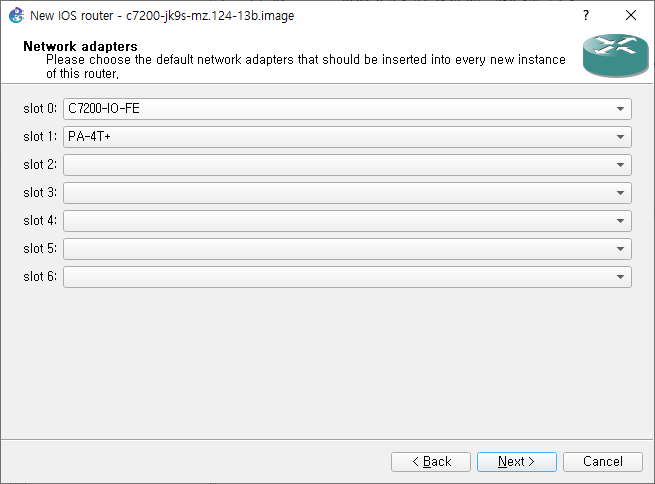

라우터(C7200) 추가
pc1 ip 세팅
pc2 ip 세팅

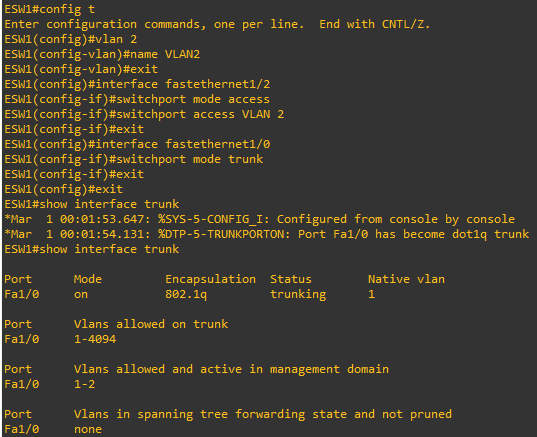

스위치 설정
<스위치에서 valn2 만들어주기>
config t #설정모드 접근
vlan 2 #vlan 2를 만들고
name VLAN2 #이름 설정
exit
exit
<1/2와 연결되어 있는 곳을 vlan2로 변경하기>
config t
interface fastethernet1/2 #1/2 모드를
switchport mode access #access모드로
switchport access VLAN 2
exit
<라우터와 스위치가 직접적으로 연결되는 라인을 "트렁크" 로 준다>
config t
interface fastethernet1/0 #1/0 모드를
switchport mode trunk #trunk 모드로
exit
exit
show vlan-switch brief # 스위치 확인하기
show interface trunk #설정된 트렁크 인터페이스 확인하기

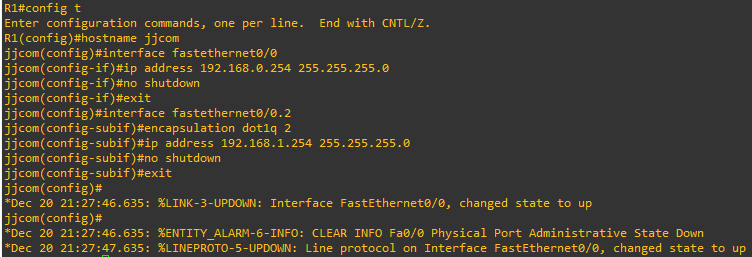

vlan을 2번으로 라우터 설정
config t
hostname jjcom
interface fastethernet0/0
ip address 192.168.0.254 255.255.255.0
no shutdown
exit
interface fastethernet 0/0.2
encapsulation dot1q 2
ip address 192.168.1.254 255.255.255.0
no shutdown
exit

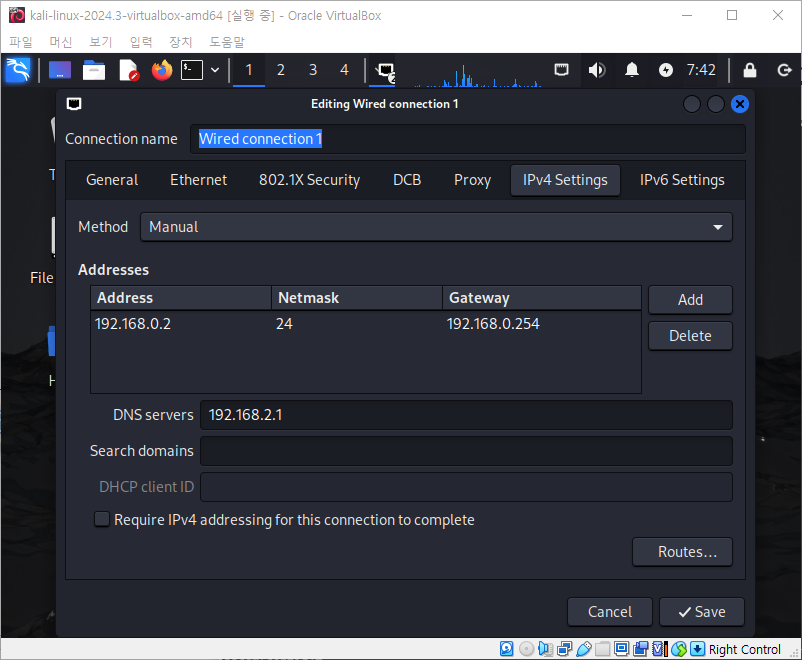

칼리 설치 후 connection에 들어가서 네트워크 설정 Method는 Manual로!

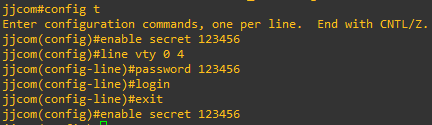

칼리에서 라우터로 접속하기 위한 설정

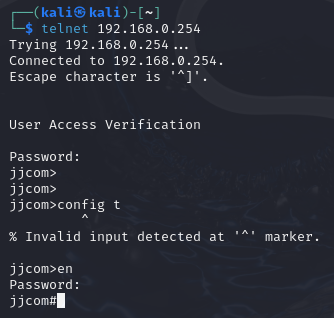

라우터에 성공적으로 접속 완료

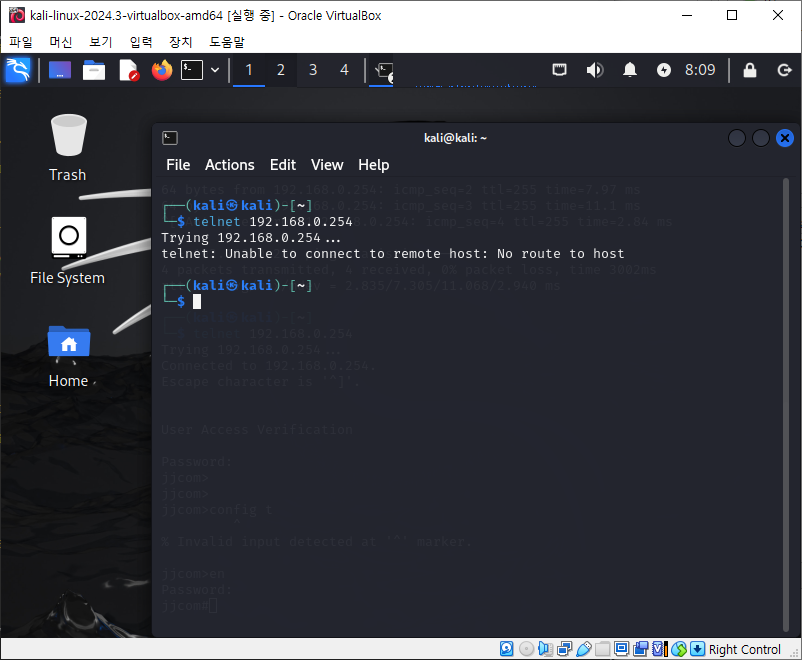

192.168.0.2에서의 접근을 차단한 후 칼리에서 다시 접속해보기
접속을 하지 못하게 된다.
주요 사실
- nat 와 어댑터 브리지의차이: NAT은 버추얼박스가 설치되어 있는 호스트 PC가 공유기 역할을 하여 가상머신에 IP주소를 할당하는 방식이라면, Bridged Adapter는 실제 공유기로부터 가상머신에 IP 주소를 할당받기 때문에 호스트 PC와 동일한 네트워크 대역의 IP 주소를 받는다.
